EasyKD

EasyKD
O-Ring

Bei einigen Werkzeughaltern mit einfacher Bohrung, sollte man in die Aufnahmebohrung einen O-Ring einlegen um eine bessere Abdichtung zu erzielen. Bei einem Bohrungsgrund mit Verrundung z. B. Eppinger, ist dies nicht nötig.

Einfach gut!

Die EasyKD ist, wie der Name schon sagt, eine einfach anzuwendende Kühlmitteldüse und passt in alle Werkzeughalter mit einer 12 mm Aufnahmebohrung. Sie eignet sich für alle Fälle in welchen kein biegsames Rohr benötigt wird und ein hoher Anspruch an die Stabilität gestellt wird. Ihre Stärke spielt die EasyKD beim Einsatz in festen Werkzeughaltern aus. Aufgrund der recht kurzen Bauweise kann sie auch an Bohrstangenhaltern eingesetzt werden ohne mit dem Werkstück zu kollidieren. Sie kann sowohl in BMT Aufnahmen als auch in VDI-Aufnahmen mit einer 12 mm Aufnahmebohrung verwendet werden.

Zubehör EasyKD

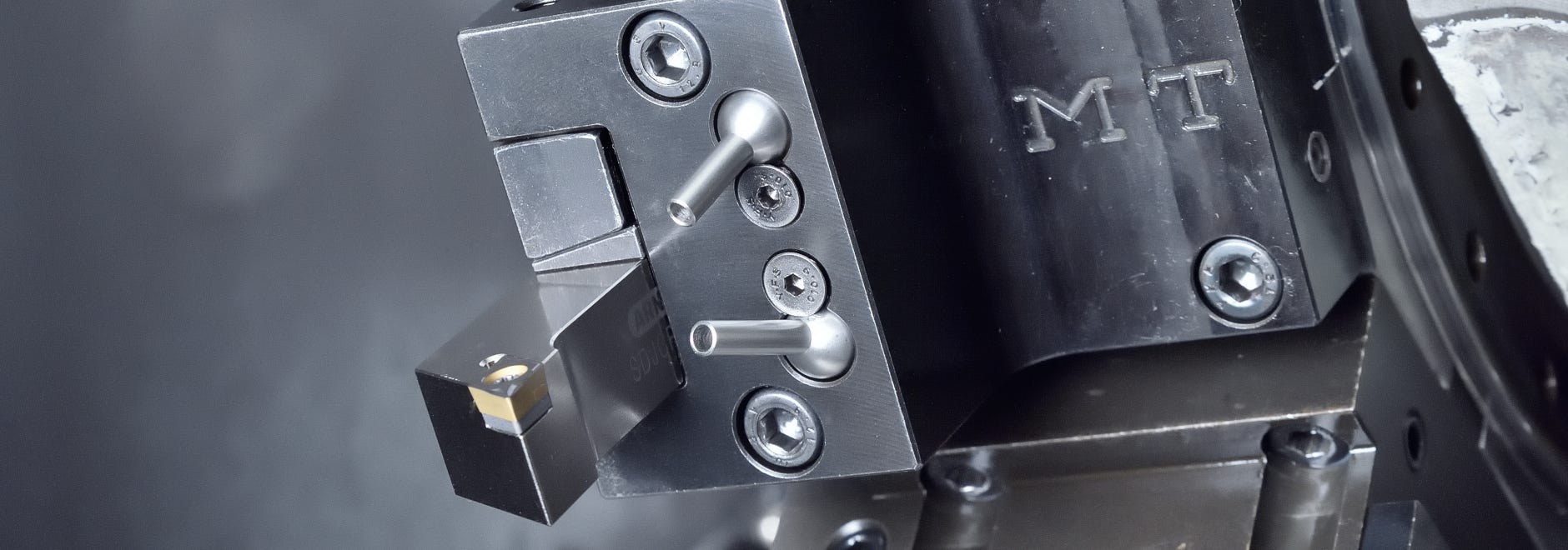

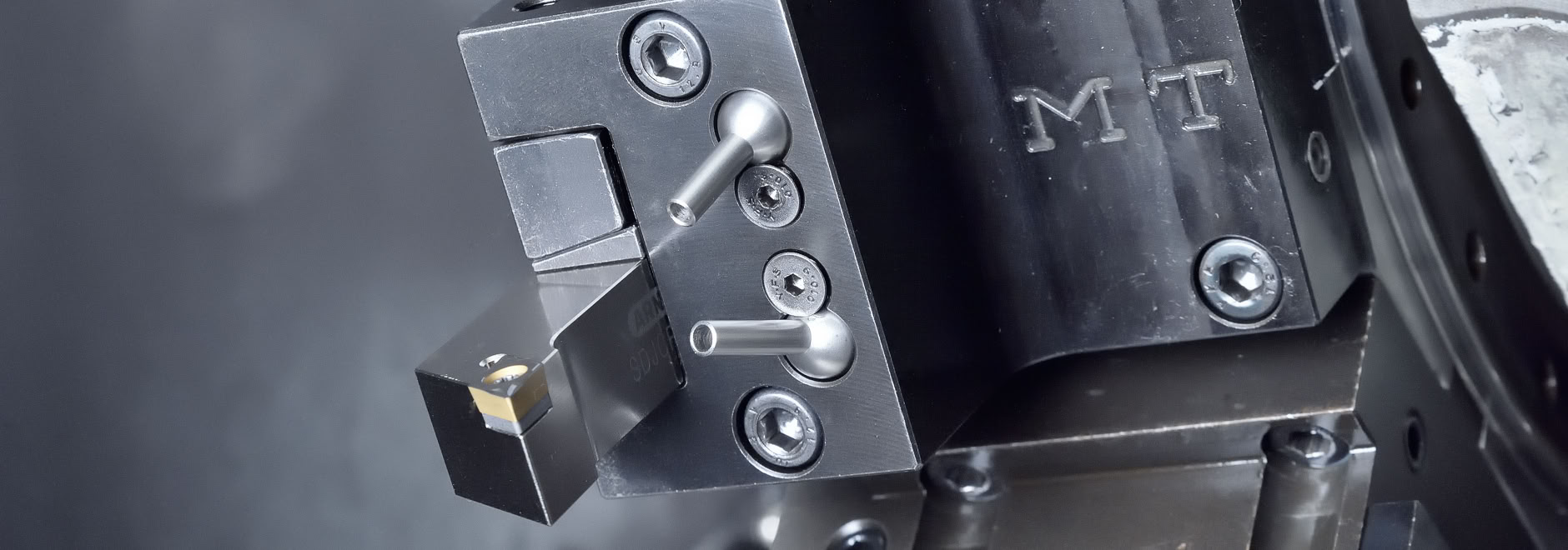

EasyKD im Einsatz

Merkmale

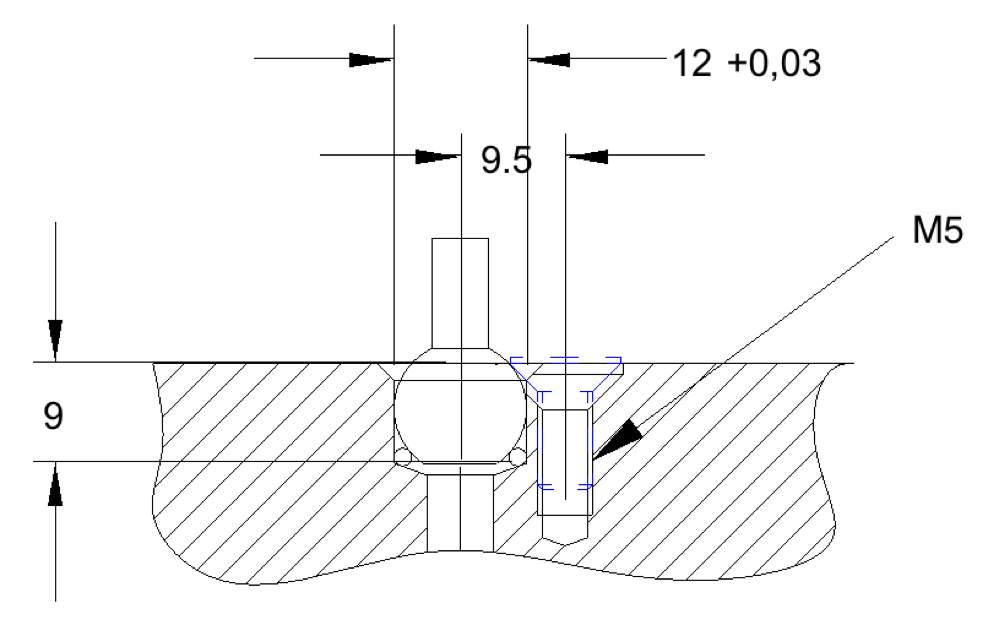

Die EasyKD ist aus einem Stück gefertigt und vollständig aus Edelstahl. Dank dieses einfachen Designs ist sie sehr robust und nahezu verschleißfrei. Die Montage erfolgt in der 12 mm Aufnahmebohrung der Werk-zeugaufnahme. Mit einer Senkschraube wird die Kugel geklemmt um die Düse in Position zu halten.

Vorteile

Technische Daten

  • Einfache Montage

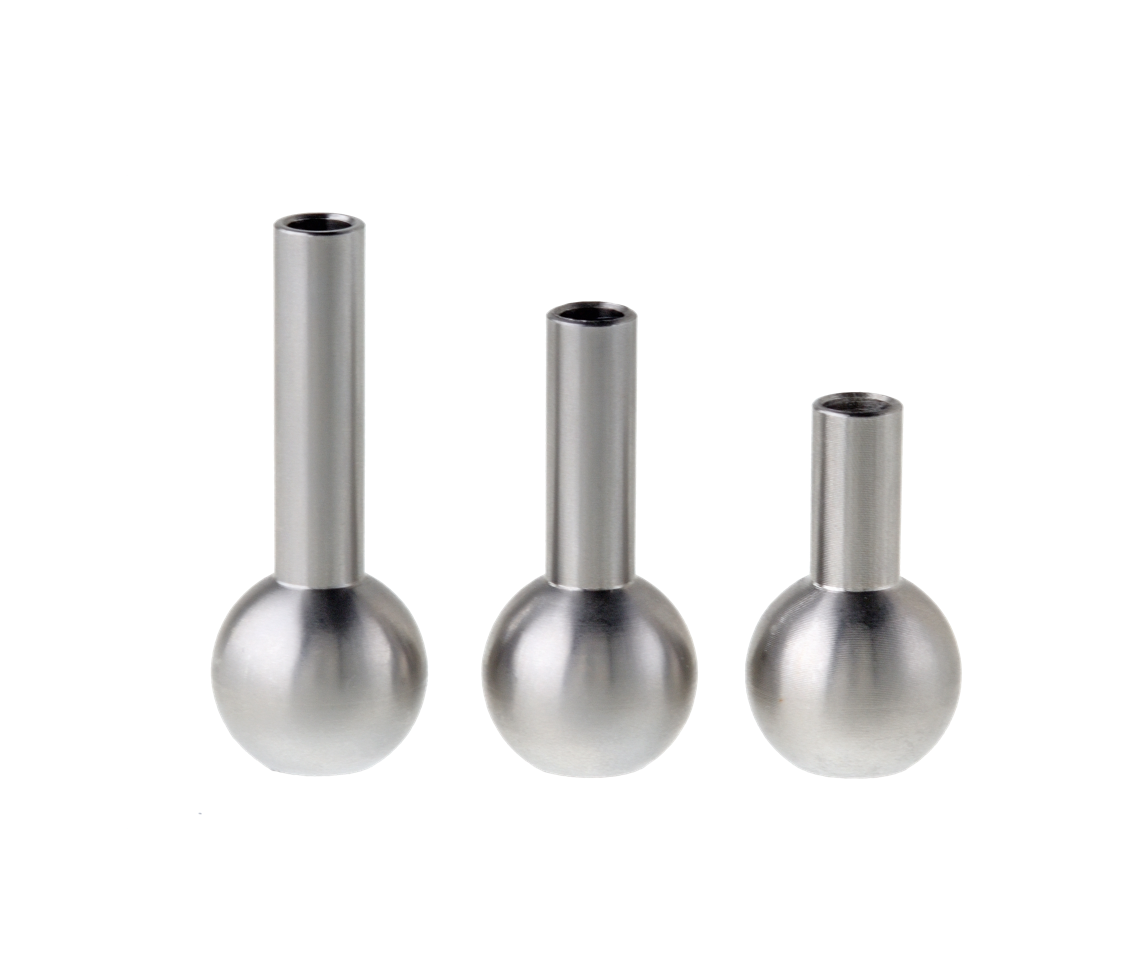

  • in 3 Längen verfügbar
  • Extrem langlebig
  • Großer Schwenkbereich
  • Geringer Platzbedarf
  • Kugeldurchmesser 12 mm
  • Düsendurchlass 3,5 mm
  • Düsenlänge 10, 15, 20 mm
  • Hochdruckfähig

Modellübersicht EasyKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

11210

11215

11220

EasyKD1210

EasyKD1215

EasyKD1220

Kugel 12 mm, Rohrlänge 10 mm

Kugel 12 mm, Rohrlänge 15 mm

Kugel 12 mm, Rohrlänge 20 mm

4260711110207

4260711110214

4260711110221

Zubehör EasyKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

01275

OR-EasyKD12

O-Ring für EasyKD (10 Stück)

4260711110467
